Sizes | STD, .025, .25, .50 |
Oil Clearance | Standard |
Half Type | Upper & Lower |
Material | Tri-Metal |
Min. Std Shaft Size | 2.1634in / 54.951mm |
Max. Std Shaft Size | 2.1644in / 54.975mm |
Min. Std Tunnel Size | 2.3089in / 58.645mm |
Max. Std Tunnel Size | 2.3094in / 58.658mm |
Max Wall at Crown | 0.0719in / 1.827mm |
Max Overall Length | 0.7528in / 19.12mm (2394H/HX) 1.061in / 26.95mm (2395H/HX - Flange) |
Weight | 0.41 |
Notes | Flange in Position 4 |
ENGINE BEARINGS | ||

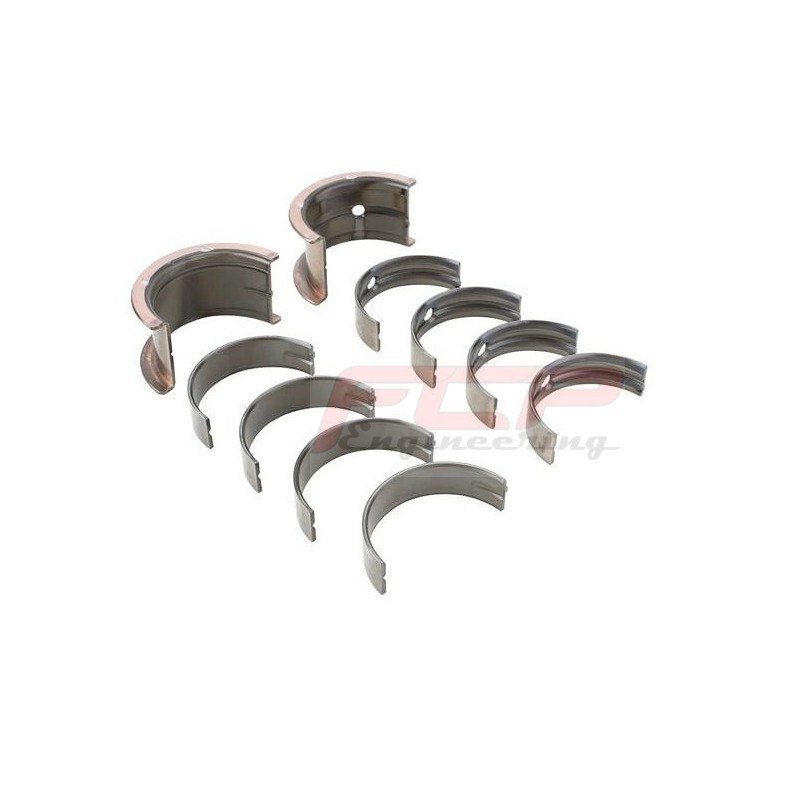

MAIN BEARING SET |
||
Part# | ||
7M2394H |
7M2394HX |
|
Sizes | STD, .025, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Upper & Lower | |
Material | Tri-Metal | |
Min Std Shaft Size |
2.1634in / 54.951mm |
|
Max Std Shaft Size |
2.1644in / 54.975mm |
|
Min Std Tunnel Size |
2.3089in / 58.645mm |
|
Max Std Tunnel Size |
2.3094in / 58.658mm |
|
Max Wall at Crown |
0.0719in / 1.827mm |
0.0714in / 1.814mm |
Max Overall Length |
0.7528in / 19.12mm (2394H/HX) |
|
Notes | Flange in Position 4 | |
Diagram |
2394H & HX - Positions 1, 2, 3, 5, 6, 7
2395H & HX - Position 4
|
ENGINE BEARINGS | ||
MAIN BEARING SET |
||
Part# | ||
7M2394H |
7M2394HX |
|
Sizes | STD, .025, .25, .50 | STD |
Oil Clearance | Standard | + 0.001" Extra |
Half Type | Upper & Lower | |
Material | Tri-Metal | |
Min Std Shaft Size |
2.1634in / 54.951mm |
|
Max Std Shaft Size |
2.1644in / 54.975mm |
|
Min Std Tunnel Size |
2.3089in / 58.645mm |
|
Max Std Tunnel Size |
2.3094in / 58.658mm |
|
Max Wall at Crown |
0.0719in / 1.827mm |
0.0714in / 1.814mm |
Max Overall Length |
0.7528in / 19.12mm (2394H/HX) |
|
Notes | Flange in Position 4 | |
Diagram |
2394H & HX - Positions 1, 2, 3, 5, 6, 7
2395H & HX - Position 4
|
